Прогресс шагает в ногу со временем, и уже набрал популярности среди систем отопления теплый пол инфракрасная пленка монтаж такого типа утепления не составит особого труда.
Теплый пол на основе инфракрасного излучения делится на два вида: стержневой и пленочный. Пленочные системы на первый взгляд напоминают пленку, но весь секрет в том, что система выполнена из полос карбоновой пасты. Такие полосы скрыты под слоем прочной и термостойкой пленкой. Полосы толщиной не более 10 миллиметров, и располагаются на одинаковом расстоянии друг от друга приблизительно на расстоянии 1-1,5 см. Между собой они соединены плоскими токопроводящими шинами с серебряным покрытием.

В основе стержневой системы лежат графитово-серебряные стержни, которые содержат внутри себя карбоновый материал. В данной системе стержни соединены многожильными проводами, обвернутыми защитной медной оболочкой.

Для заказа монтажа теплого пола инфракрасной пленкой — позвоните по телефону +7 495 744-67-55

В инфракрасной системе подогрева полов, лучи располагаются прямолинейно и нагревают находящийся сверху пол и стоящую сверху мебель, а не окружающий воздух. Из-за этого проводимость инфракрасного обогрева значительно выше стандартных аналогов.

К главным достоинствам ИК пленочного пола можно отнести:

  • Экологичность. Из-за соотношения инфракрасных лучей с солнечными, они благоприятно влияют на окружающую среду без особого вреда.
  • Легкость монтажа. Для монтажа такой системы не потребуются особые навыки, и выполнить это остаточно просто для любого человека.

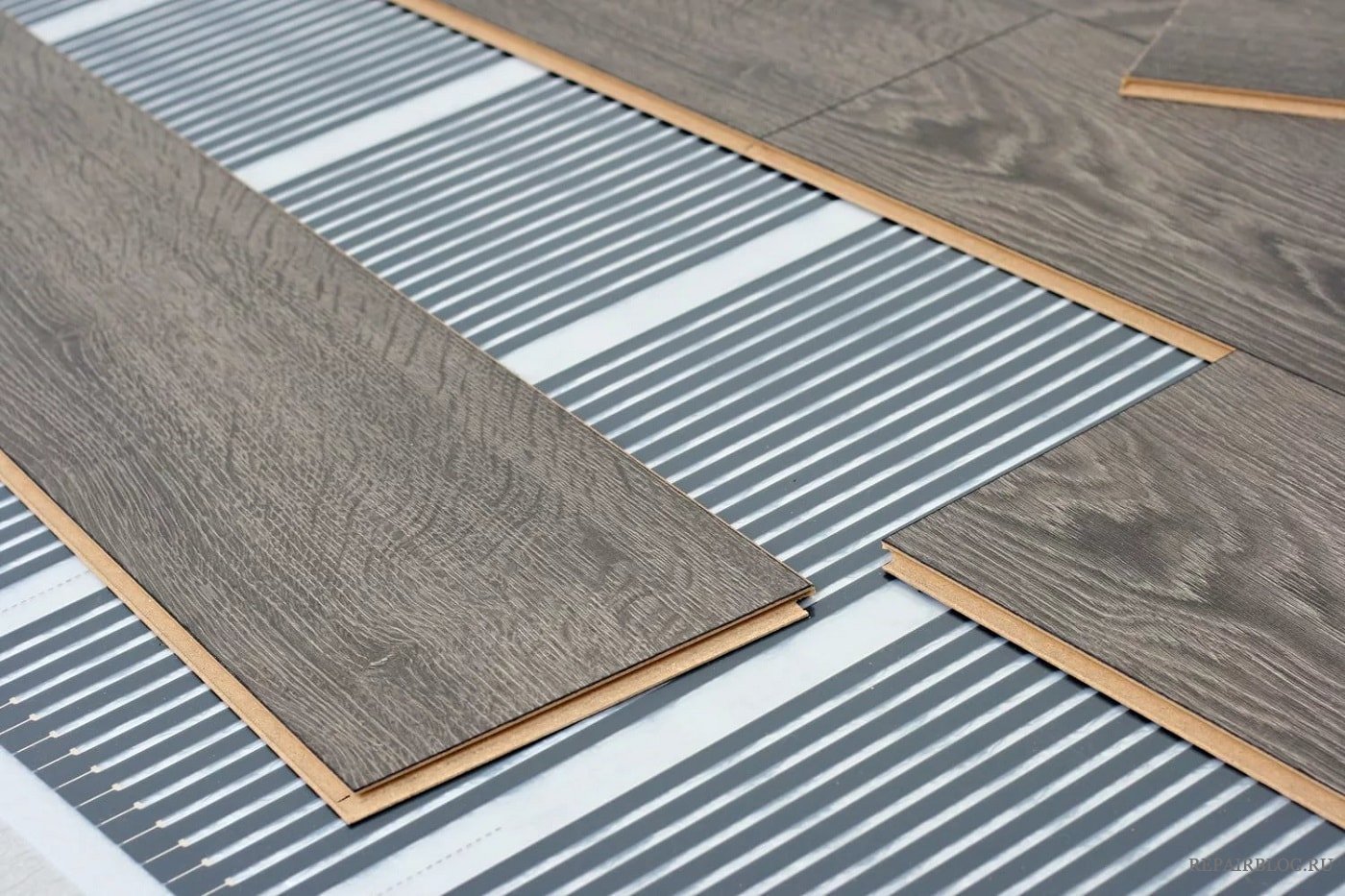

  • Легко сочетается с любыми напольными покрытиями. Такой обогрев можно стелить на сухую поверхность под ковролин, паркет, линолеум или ламинат.

Такая система теплого пола, благодаря плотно заламинированным элементам в пленочной системе, не боится вмятин, проколов и даже влаги. Даже в случаи повреждения одной из полос, подогрев не выйдет из строя благодаря параллельной схеме подключения. В таком случае, все остальные элементы будут продолжать работать.

Теплый пол инфракрасная пленка монтаж

Инструкция монтаж инфракрасного теплого пола

Установка инфракрасного теплого пола под любое покрытие будет иметь свои особенности. Если планируется застелить пол ковролином или линолиумом, тогда между системой теплого пола и покрытием необходимо выполнить прослойку из листов ДВП или фанеры. Такая прослойка защитит систему от различных травм: вмятин, продавливания или проколов. Если поверхность будет из кафеля, то для монтажа ИК системы нужно будет выполнить легкую цементную стяжку.

Инструкция монтаж инфракрасного теплого пола потребует несколько особо необходимых инструментов:

  • сама пленка (крепится двухсторонний скотч)
  • болгарка,
  • перфоратор,
  • ножницы или нож,
  • пассатижи или плоскогубцы,
  • строительный миксер (не обязательно),
  • зубчатый шпатель,
  • кисть (желательно широкая),
  • емкость для приготовления растворов.

При покупке всех необходимых инструментов и самого пленочного покрытия, необходимо правильно рассчитать расход материала. Чтобы не тратить лишние средства на остатки, которые в дальнейшем и не понадобятся. Для этого нужно измерить размер пола и знать ширину полос теплого покрытия. Укладывать его можно как в ширину так и в длину, все будет зависеть от экономной раскладки исходного материала.

Монтаж пленочного теплого пола инструкция

Монтаж пленочного теплого пола нужно проводить в несколько этапов:

  1. 1 этап. Подготовка базового покрытия. Данный этап не всегда может понадобиться выполнить. Это может потребоваться в случаи, если покрытие, на которое будет укладываться система, сильно повреждено. Согласно допустимым стандартам при монтаже ИК теплого пола разрешена погрешность в 2-3 миллиметра на погонный метр, не зависимо от направлющей или контрольной рейки.
  2. 2 этап. Необходимо выполнить укладку теплоизолирующего слоя из подложки с металлизированной или фольгированной основой. Это позволит теплу оставаться внутри, а не утекать через перекрытия. Такая подложка позволит не только сохранять тепло, но и будет препятствовать попаданию влаги.Теплый пол инфракрасная пленка монтаж
  3. 3 этап. Укладка самой системы теплый пол. К этому этапу нужно подойти с особой точностью. Здесь придется нарезать полосы ИК-системы нужной длины, с учетом, что длина одной полосы не должна превышать 8 метров, при этом выполнить это можно как ножницами, так и ножом. Затем расположить полосы согласно заранее продуманной схеме. Согласно инструкции производителя, систему нужно будет укладывать или внахлест или встык. Разрезать полосы нужно и важно по указанным производителями линиями. Если пришлось разрезать пленку в месте, где есть токопроводящие элементы, такое место следует заклеить битумной изоляцией. Для фиксации пленки системы используется двухсторонний скотч.
  4. 4 этап. Подключение системы к проводам. На этом этапе понадобятся хоть какие-то знания электрической проводки. Каждая полоса системы имеет медные зажимы. Если знаний электрики не хватает, лучше не рисковать, а пригласить специалиста, который поможет подключить ИК-систему. Выполнять подключение нужно по параллельной схеме, с использованием многожильного медного провода с сечением 1,5 кв.мм. перед окончанием этапа нужно на концам проводов, подключенных к секциям, измерять сопротивление. Идеальной будет считаться нагрузка на 20% ниже допустимой производителем. Если условия соблюдены можно подключать терморегулятор.
  5. 5 этап можно назвать завершающим, нужно подключить термодатчик. Для этого с нижней стороны ИК-системы при помощи скотча фиксируют термодатчик, для установки лучше использовать гофротрубку, которая должна идти в комплекте. Чтобы во время монтажа датчика не оставалось бугорка, в основании нужно сделать углубление. Крепить датчики нужно не дальше 30 см от стены и как можно ближе к терморегулятору.

Необходимо заранее продумать в каком месте будет крепиться регулятор, чтоб при укладке пола полосы ложить контактами к нужной стене. Это позволит сократить протяженность подключаемых кабелей.

Монтаж пленочного теплого пола инструкция указывает на завершающий этап – подключение. Необходимо включить систему, если все условия монтажа выполнены правильно, то температурный датчик должен автоматически отключится через 30 мин., с момента включения. После нагревания системы нужно проверить равномерность нагрева. Если все работает исправно, нет запаха изоляции или искры, можно переходить к монтажу напольного покрытия.

Технология монтажа пленочного теплого пола

Монтаж инфракрасного теплого пола не включает в себя ничего сложного. Многим специалистам в сфере укладки теплых полов разного вида, данный тип теплого пола будет намного легче. Главное знать правильность и последовательность работ при монтаже.

Теплый пол инфракрасная пленка монтаж

Технология монтажа пленочного теплого пола на первый взгляд покажется самым легким вариантом, но это только в том случаи, если укладчик владеет навыками электропроводки. Начинать процесс укладки нужно с основы, в качестве ее используется теплоизолирующая подложка, с фольгированной стороной. Стыки подложки нужно соединить между собой скотчем, а края можно степлером. Затем использую инструкцию производителя пленочного пола, укладываем полосы необходимой длины. С четким соблюдением инструкции нужно провести все необходимые подключения проводов. На срезах где после разрезания полос остались провода, необходимо заклеить их битумной изоляцией. В места указанных для подключения контактов установить клипсы. Чтобы полосы пола лежали плотно их при помощи двухстороннего скотча крепят к подложке. Основным процессом в укладке пленочного пола является установка датчика тепла и самого терморегулятора. Процесс установки терморегулятора напоминает установку самой обычной розетки. При соблюдении правил монтажа во время контрольной проверки, терморегулятор должен отключится через тридцать минут после включения. После включения нужно проверить равномерность нагрева всей поверхности, проверить соединение проводов на возможность искры.

Хотя производители и обещают надежную работу пленочного пола даже в случаи различных неполадок (вмятины элементов, легкие трещины), перед укладкой основного верхнего покрытия положить на пленочный пол подложку.

Монтаж и подключение пленочного теплого пола

Монтаж и подключение пленочного теплого пола можно выполнить как самостоятельно, так и прибегнуть к помощи специалистов. Первое что предстоит сделать перед самостоятельной укладкой теплого пленочного пола так это определиться с площадью обогреваемой поверхности. Так же следует четко понимать в каком месте, какая мебель будет стоять, делается это по той причине, что на пленочный теплый пол категорически нельзя ставить тяжелую мебель или техники. Тяжелая мебель просто на всего ускорит процесс износа деталей теплого пола и быстро приведет его в негодность. Теперь следует отмерить двадцать сантиметров от места, где будет находиться мебель и только тогда можно приступать к укладке пленки. Необходимо знать, что от стены следует отступить на точно такое же расстояние.

Теплый пол инфракрасная пленка монтаж

Монтаж теплого пола инфракрасного излучения

Используя скотч или маркер нужно отметить границы, за которые нельзя выходить полотном теплого пола. Далее расстилаем подложу, можно использовать такую же как и для укладки ламината, все равно сверху потом его положим. Полотно теплого пола лучше всего укладывать не поперек комнаты, а по длине, тогда для монтажа понадобится меньше соединительных креплений. На пленке производителем должны быть нанесены специальные метки, на основании которых можно будет понять, где находится верх. В случае если меток на пленке нет, то тогда она двухсторонняя и ее можно укладывать любой стороной. Для того, что бы отрезать лишнюю часть полотна теплого пола понадобится макетный нож или же обычные ножницы. Теперь можно приступать к укладке следующей полосы. При укладке полосы не должны ложиться друг на друга, как бы внахлест, это категорически не допускается. По технологии следует выдерживать между полосами теплого пола расстояние в пять миллиметров.

Что бы в процессе укладки пленка не смещалась можно использовать двухсторонний скотч и тогда пленка будет жестко зафиксирована. Между собой полосы соединяют также при помощи скотча. После того как основание пола скрылось за расстеленной пленкой теплого пола можно смело переходить к следующему этапу, подключению. В комплекте с теплым полом идут специальные зажимы, которые и следует использовать при подключении и соединении. Монтаж теплого пола инфракрасного излучения необходимо выполнять при помощи идущих в комплекте дополнительных материалов, использование самодельных зажимов не допустимо. Перед подключением следует внимательно изучить саму схему подключения теплого пола. Подключать полосы друг к другу можно только параллельно и ни как по другому. Как правило, в инструкции приводится подробная схема. Во избежание лишних материальных затрат подключение правильно будет делать со стороны нахождения терморегулятора, а оголенные контакты с обратной стороны полосы нужно будет аккуратно заизолировать. Для этого в комплекте присутствуют специальные изоляционные накладки. Далее по схеме приложенной в инструкции производится подключение, соединение и обжим всех соединительных контактов.

Монтаж и/к теплого пола

Монтаж и/к теплого пола не займет много времени и сил. главным этапом в монтаже является установка и подключение термодатчика, который нужно установить четко по центру полотна на небольшом расстоянии от терморегулятора. Сам терморегулятор имеет небольшой экран, на нем и будет высвечиваться вся информация о состоянии теплого пола. Подключение самой системы из термопленки и датчика к терморегулятору буде одним из завершающих этапов. Далее следует подключить всю эту конструкцию к электрической сети и все можно смело лежать на полу и не бояться простудиться, ведь пол уже теплый.
